直線導軌的作用是用來支撐和引導運動部件，按照給定的方向進行往復直線運動。為了將正確類型的直線導軌運用于正確的場合，設計工程師就有必要了解不同導軌的優點和能力，從而進行合理的選擇?！?

　　1直線導軌的種類

　　圓形導軌

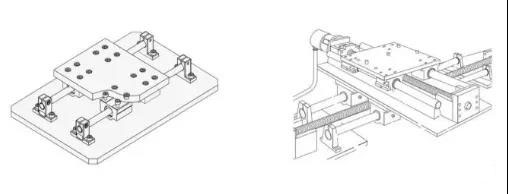

　　由直線軸承和直線軸配合使用，從外觀上來看是圓柱形的，可裝配與圓形孔中。同時，直線軸承還可配合滑塊使用，實現平面安裝。圓形導軌的安裝和使用都較為方便，節省空間。如圖：

　　方形導軌

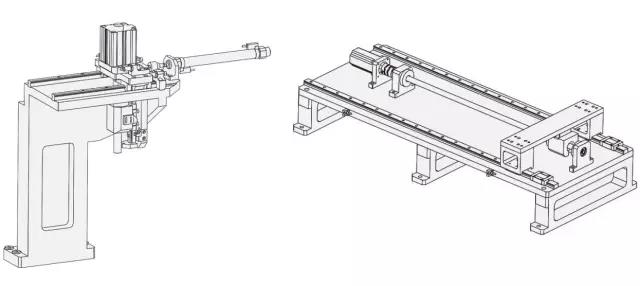

　　由方形滑塊和方形導軌配合使用，從外觀來看是方形的。從摩擦、可承受載負荷考慮，方形導軌是導軌與滑塊面接觸式摩擦，摩擦力較大，負載均勻，需要經常上油潤滑。如圖：

　　2如何選擇

　　對于圓形導軌和方形導軌的選擇，主要是從載荷、準確度、剛度、光潔度等幾個因素來考慮。方形導軌的典型應用是對載荷能力、剛度和準確度要求較高的機床行業。但滿足以上條件之后，就很難滿足其他要求，如安裝要求高、前期成本高、維護成本高。而圓形導軌在這方面就體現其優勢當安裝到平面度欠光滑的表面上時，仍然能夠平穩運行。圓形導軌通常比方形導軌能夠更快速地安裝和更平穩的運行。綜上所述，如何選擇要根據實際需求，選擇合適的才是最優方案。

　　3性能比較
