線性滑軌的安裝要建立良好的直線導軌使用質量，初始的成敗條件是正確選擇規格型號，但最終影響使用質量的關鍵因素是以下幾點：直線導軌的安裝質量取決于安裝原理。即使直線導軌的安裝質量好，也很容易按照安裝步驟進行。

    1-1首先選擇基準軌和從動軌

    當非呼喚型線性滑軌配對使用時，應注意基準軌與從動軌的區別。基準軌側基準面精度比從動軌高，可用作床身支承面?；鶞受墭擞蠱a，如圖所示：
    1-2機床工作臺受振動和沖擊力的作用，要求高剛度、高精度的安裝
    （1）固定方法：

    當機床受到振動和沖擊力的影響時，滑軌和滑塊很可能偏離原來的固定位置，影響精度。為了避免類似的情況，建議采用下圖所列的四種固定方式來固定滑軌和滑塊，以保證機器的操作精度。
    （2）滑軌安裝

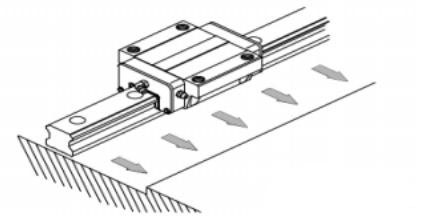

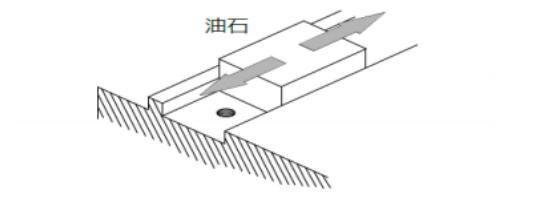

    1清理機床裝配面上的污垢。
    2將線性滑軌平穩地放置在機床工作臺上，使滑軌的側基準面靠近機床工作臺的裝配面。
    3。試鎖緊裝配螺釘，確認螺栓孔是否匹配，并將導軌底部基準面大致固定在機床底部裝配面上。

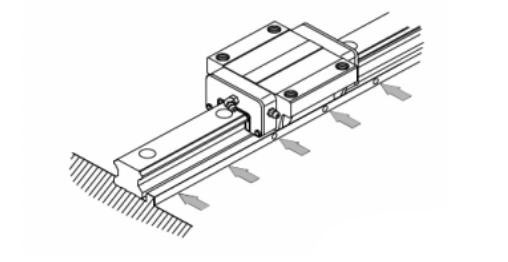

    4用側面固定螺釘將滑軌側面基準面壓在機床側面裝配面上，以確定滑軌的位置。

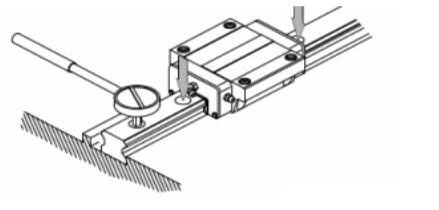

    5用扭矩扳手按一定的扭矩順序鎖緊裝配螺釘，將導軌底部的基準面用力推到機床底部進行裝配。
    6按照步驟1至5安裝其余的一對滑軌。

    （3）滑塊安裝
    1用裝配螺釘將滑板固定在滑塊上。

    2用固定螺釘將滑塊的側面基準面固定到滑塊的側面裝配面上，以確定滑塊的位置。

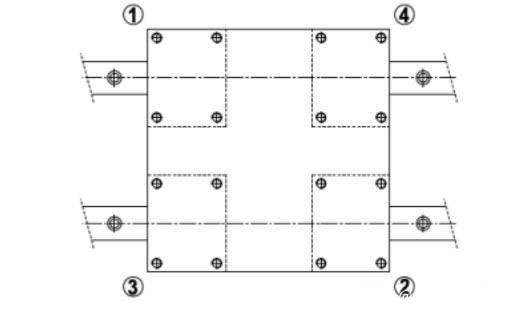

    3。鎖緊裝配螺釘，將滑板按（1）至（4）對角線順序緊固在滑塊上，如圖所示。

    1-3線性滑軌安裝注意事項

    1線性滑軌產品出廠前涂一滴防銹油。安裝使用前，請先將滑軌的防銹油擦干凈，再移動滑軌。

    2確認安裝基準面：滑軌基準面為“HIWIN”旁箭頭所示的側面；滑塊基準面為拋光光滑面。

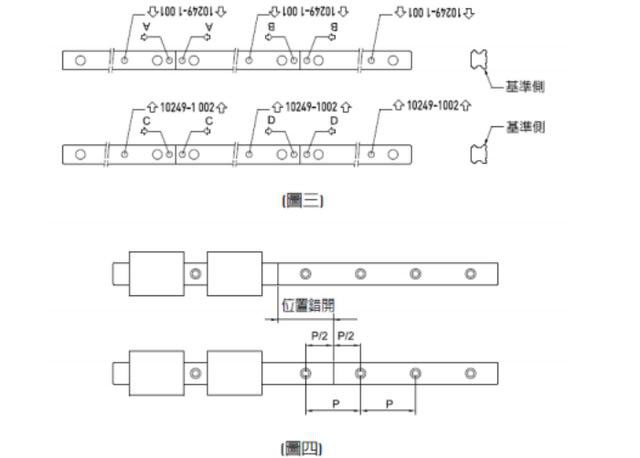

    三?；壗宇^：滑軌接頭必須按滑軌上指示的順序安裝，以保證直線滑軌的精度。接頭標記位于接頭端的上表面。請將同一接頭標記的兩端連接在一起。（如圖3所示）建議配合鋼軌接頭齒的位置應錯開，以避免因不同鋼軌的不同而造成進度差。（如圖4所示）。

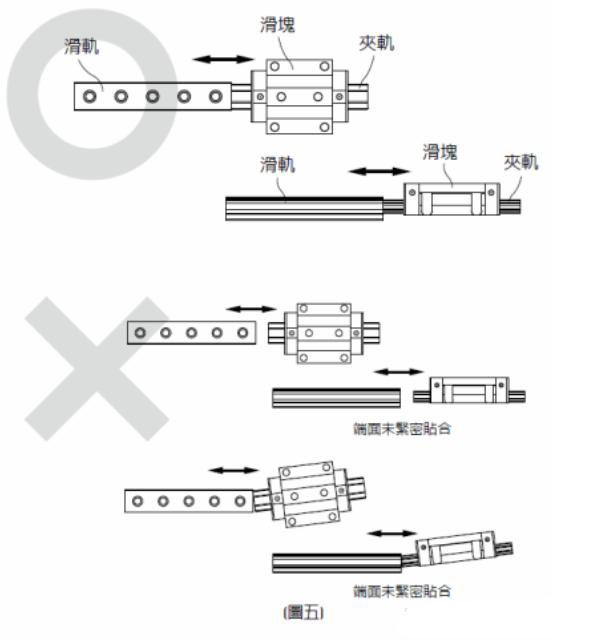

    4安裝線性滑軌時，除非必要，否則不要拆下滑軌。如果您需要從滑軌上拆卸或安裝滑軌，請使用附帶的夾軌。
    5安裝直線滑軌時，應注意支承面的臺肩高度和倒角尺寸。倒角過大、過凸，直線滑軌精度差；軸承高度過高，滑塊干涉。請按照目錄中各系列直線滑軌的建議安裝路肩。如果安裝精度不好，可以消除。

    6安裝直線滑軌時，不要隨意使用不可互換滑軌的滑塊，以免影響精度。

    7安裝直線滑軌時，建議用扭矩扳手鎖緊螺栓，以保證滑軌的平直度，并按推薦的鎖緊扭矩進行。
